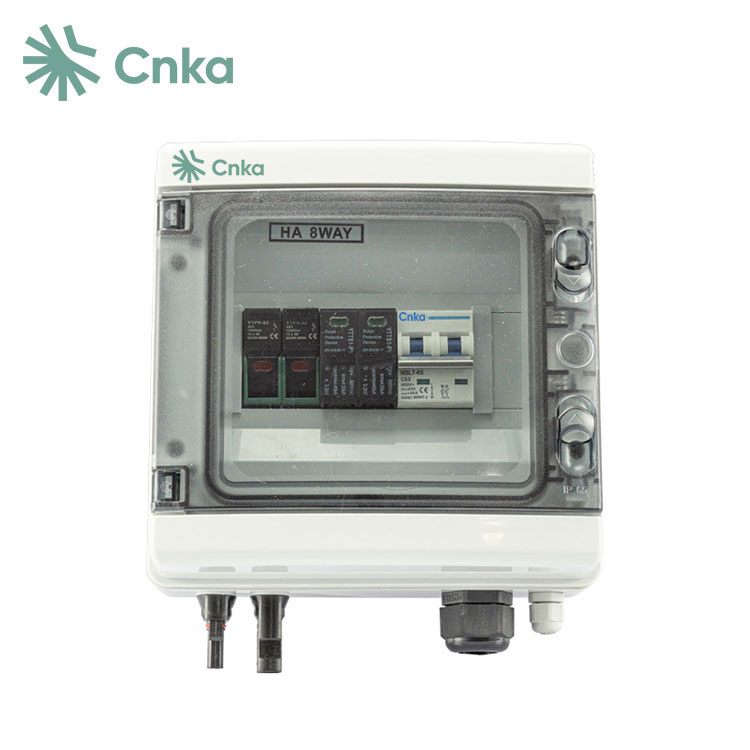

A PV కాంబినర్ బాక్స్సోలార్ ఫోటోవోల్టాయిక్ సిస్టమ్స్లో కీలకమైన భాగం, సిస్టమ్ నిర్వహణను సులభతరం చేయడానికి మరియు కార్యాచరణ భద్రతను మెరుగుపరచడానికి సోలార్ ప్యానెల్ల యొక్క బహుళ స్ట్రింగ్లను ఒకే అవుట్పుట్గా కేంద్రీకరిస్తుంది. ఈ కథనం PV కాంబినర్ బాక్స్ల యొక్క సాంకేతిక నిర్మాణం, కీలక పారామితులు, ఇన్స్టాలేషన్ మార్గదర్శకాలు మరియు ఆచరణాత్మక అనువర్తనాలను పరిశీలిస్తుంది. ఇంజనీర్లు, సిస్టమ్ డిజైనర్లు మరియు ప్రాజెక్ట్ మేనేజర్లకు సౌర శక్తి వ్యవస్థలను సమర్థవంతంగా ఆప్టిమైజ్ చేయడానికి, నష్టాలను మరియు నిర్వహణ ప్రయత్నాలను తగ్గించడానికి స్పష్టమైన అవగాహనను అందించడం దీని లక్ష్యం.
PV కాంబినర్ బాక్స్ ఫోటోవోల్టాయిక్ సిస్టమ్స్లో కేంద్రీకృత కేంద్రంగా పనిచేస్తుంది, ఇన్వర్టర్కు కనెక్షన్ కోసం బహుళ సౌర ఫలకాలను ఒక అవుట్పుట్గా మిళితం చేస్తుంది. ఫ్యూజులు, ఉప్పెన రక్షణ పరికరాలు మరియు పర్యవేక్షణ సామర్థ్యాలను ఏకీకృతం చేయడం ద్వారా, ఇది కార్యాచరణ భద్రతను నిర్ధారిస్తుంది, వైరింగ్ సంక్లిష్టతను తగ్గిస్తుంది మరియు సమర్థవంతమైన ట్రబుల్షూటింగ్ను ప్రారంభిస్తుంది. ఇది వాణిజ్య మరియు యుటిలిటీ-స్కేల్ సౌర ప్రాజెక్టులు, బ్యాలెన్సింగ్ సిస్టమ్ పనితీరు మరియు విద్యుత్ లోపాల నుండి రక్షణ రెండింటిలోనూ కీలక పాత్ర పోషిస్తుంది.
ఆధునిక PV కాంబినర్ బాక్స్లు మన్నిక కోసం రూపొందించబడ్డాయి, IP-రేటెడ్ ఎన్క్లోజర్లు దుమ్ము, తేమ మరియు UV ఎక్స్పోజర్ వంటి పర్యావరణ ప్రమాదాల నుండి అంతర్గత భాగాలను రక్షిస్తాయి. అవి విభిన్న స్ట్రింగ్ కాన్ఫిగరేషన్లకు అనుకూలంగా ఉంటాయి మరియు స్కేలబుల్ సోలార్ ఇన్స్టాలేషన్లకు మద్దతు ఇస్తాయి.
ఒక సాధారణ PV కాంబినర్ బాక్స్ కింది కీలక భాగాలను కలిగి ఉంటుంది, ప్రతి ఒక్కటి విద్యుత్ సమగ్రత మరియు సిస్టమ్ విశ్వసనీయతను నిర్వహించడానికి ఒక నిర్దిష్ట పనితీరును అందిస్తుంది:
స్ట్రక్చరల్ లేఅవుట్ వేడి వెదజల్లడానికి, విద్యుత్ నష్టాలను తగ్గించడానికి మరియు నిర్వహణ సౌలభ్యాన్ని నిర్ధారించడానికి రూపొందించబడింది. భాగాల మధ్య సరైన అంతరం వేడెక్కడాన్ని నిరోధిస్తుంది మరియు సిస్టమ్ ఆపరేషన్కు అంతరాయం కలిగించకుండా ఫ్యూజులు లేదా సర్జ్ పరికరాలను సురక్షితంగా మార్చడానికి అనుమతిస్తుంది.
సిస్టమ్ రూపకల్పన మరియు భద్రతా సమ్మతి కోసం PV కాంబినర్ బాక్స్ యొక్క సాంకేతిక పారామితులను అర్థం చేసుకోవడం చాలా అవసరం. కింది పట్టిక సాధారణ వివరణలను సంగ్రహిస్తుంది:
| పరామితి | స్పెసిఫికేషన్ పరిధి |
|---|---|
| స్ట్రింగ్స్ సంఖ్య | 4–24 |
| గరిష్ట ఇన్పుట్ వోల్టేజ్ | 1000V–1500V DC |
| రేటింగ్ కరెంట్ | ఒక్కో స్ట్రింగ్కు 10A–63A |
| ఉప్పెన రక్షణ | 20kA–40kA |
| ఎన్క్లోజర్ రేటింగ్ | IP65–IP66 |
| ఆపరేటింగ్ ఉష్ణోగ్రత | -25°C నుండి +60°C వరకు |
| మెటీరియల్ | పౌడర్-కోటెడ్ అల్యూమినియం / స్టెయిన్లెస్ స్టీల్ |
ఈ పారామితులు విభిన్న వాతావరణాలలో నమ్మకమైన ఆపరేషన్ను నిర్ధారిస్తాయి మరియు వాణిజ్య మరియు యుటిలిటీ-స్కేల్ సౌర వ్యవస్థలలో సురక్షితమైన ఏకీకరణను అనుమతిస్తాయి.
PV కాంబినర్ బాక్స్లు వివిధ సోలార్ ఇన్స్టాలేషన్లలో విస్తృతంగా ఉపయోగించబడుతున్నాయి, ప్రతి ఒక్కటి నిర్దిష్ట ఏకీకరణ పరిశీలనలతో:
వాటి మాడ్యులర్ డిజైన్ మరియు ఫ్లెక్సిబుల్ ఇన్పుట్ కాన్ఫిగరేషన్ వాటిని వివిధ సిస్టమ్ టోపోలాజీలకు అనుకూలించేలా చేస్తుంది, మొత్తం వైరింగ్ను తగ్గిస్తుంది మరియు పర్యవేక్షణ మరియు తప్పును గుర్తించడాన్ని సులభతరం చేస్తుంది.
సిస్టమ్ భద్రత మరియు పనితీరు కోసం PV కాంబినర్ బాక్స్ యొక్క సరైన సంస్థాపన చాలా ముఖ్యమైనది. ప్రధాన పరిగణనలలో ఇవి ఉన్నాయి:
ఈ ఉత్తమ పద్ధతులను అనుసరించడం వలన దీర్ఘకాలిక విశ్వసనీయత నిర్ధారిస్తుంది, పనికిరాని సమయాన్ని తగ్గిస్తుంది మరియు అధిక-శక్తి సౌర వ్యవస్థలలో భద్రతను పెంచుతుంది.
Q: PV కాంబినర్ బాక్స్ సాధారణంగా ఎన్ని స్ట్రింగ్లను సపోర్ట్ చేయగలదు?
A: మోడల్ స్పెసిఫికేషన్లను బట్టి ప్రామాణిక PV కాంబినర్ బాక్స్లు 4 మరియు 24 స్ట్రింగ్ల మధ్య సపోర్ట్ చేస్తాయి. పెద్ద శ్రేణులతో యుటిలిటీ-స్కేల్ ప్రాజెక్ట్ల కోసం అధిక స్ట్రింగ్ నంబర్లు అందుబాటులో ఉన్నాయి.
ప్ర: PV కాంబినర్ బాక్స్లో ఏ రక్షణలు విలీనం చేయబడ్డాయి?
A: PV కాంబినర్ బాక్స్లు స్ట్రింగ్-లెవల్ ఫ్యూజ్లు లేదా బ్రేకర్లు, సర్జ్ ప్రొటెక్షన్ పరికరాలు మరియు ఓవర్కరెంట్, వోల్టేజ్ స్పైక్లు మరియు సంభావ్య విద్యుత్ లోపాల నుండి రక్షించడానికి గ్రౌండింగ్ ఇంటర్ఫేస్లను కలిగి ఉంటాయి.
ప్ర: పివి కాంబినర్ బాక్స్లను అవుట్డోర్లో ఇన్స్టాల్ చేయవచ్చా?
జ: అవును. చాలా మోడల్లు IP65–IP66-రేటెడ్ ఎన్క్లోజర్లలో జతచేయబడి ఉంటాయి, బయటి పరిసరాలకు మరియు తీవ్రమైన వాతావరణ పరిస్థితులకు అనువైన దుమ్ము మరియు నీటి రక్షణను అందిస్తాయి.
PV కాంబినర్ బాక్స్లు సమర్ధవంతమైన మరియు సురక్షితమైన సౌరశక్తి వ్యవస్థ ఆపరేషన్కి, బహుళ స్ట్రింగ్లను కేంద్రీకరించడానికి మరియు క్లిష్టమైన రక్షణ మరియు పర్యవేక్షణ సామర్థ్యాలను అందించడానికి అవసరం. సరైన డిజైన్, ఇన్స్టాలేషన్ మరియు పరామితి ఎంపిక దీర్ఘకాలిక విశ్వసనీయత మరియు ఆప్టిమైజ్ చేయబడిన శక్తి ఉత్పత్తిని నిర్ధారిస్తుంది.
CNKAకమర్షియల్ మరియు యుటిలిటీ-స్కేల్ సోలార్ ప్రాజెక్ట్ల కోసం రూపొందించిన విస్తృత శ్రేణి PV కాంబినర్ బాక్స్లను అందిస్తుంది, మన్నికైన పదార్థాలు, సౌకర్యవంతమైన కాన్ఫిగరేషన్లు మరియు ఇంటిగ్రేటెడ్ సేఫ్టీ ఫీచర్లను కలపడం. మరింత సమాచారం కోసం లేదా సిస్టమ్ అవసరాలను చర్చించడానికి,మమ్మల్ని సంప్రదించండిమీ సోలార్ ఇన్స్టాలేషన్లకు వ్యక్తిగతీకరించిన మార్గదర్శకత్వం మరియు మద్దతును స్వీకరించడానికి.
