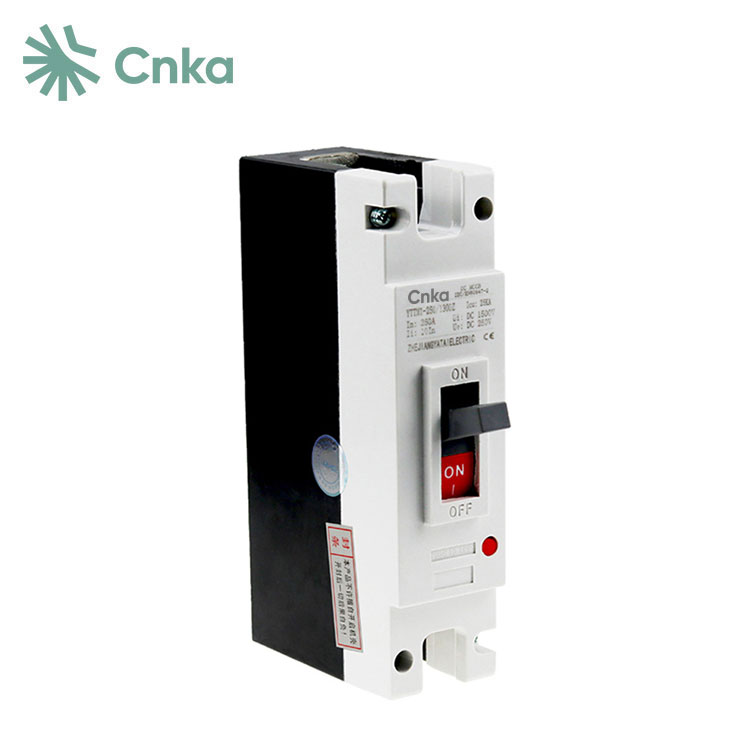

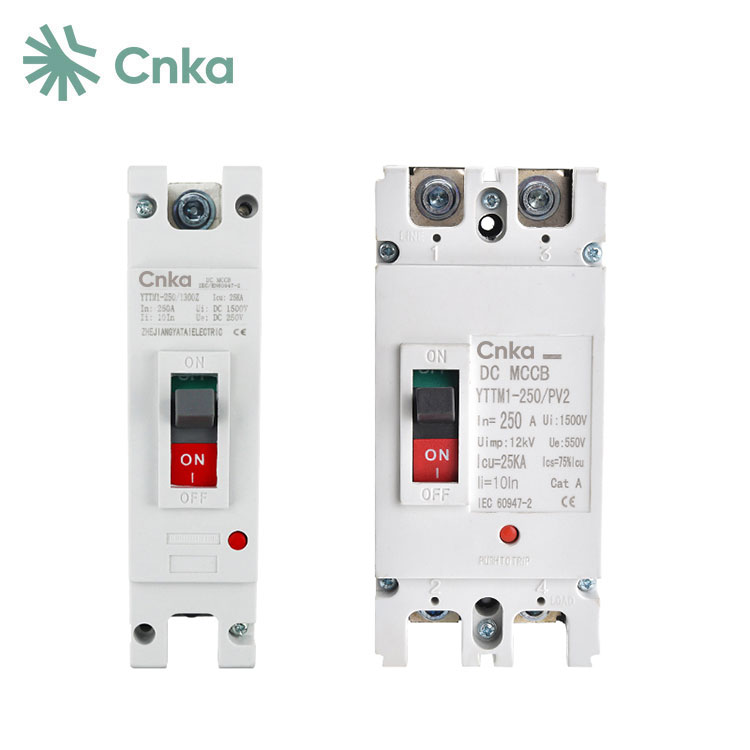

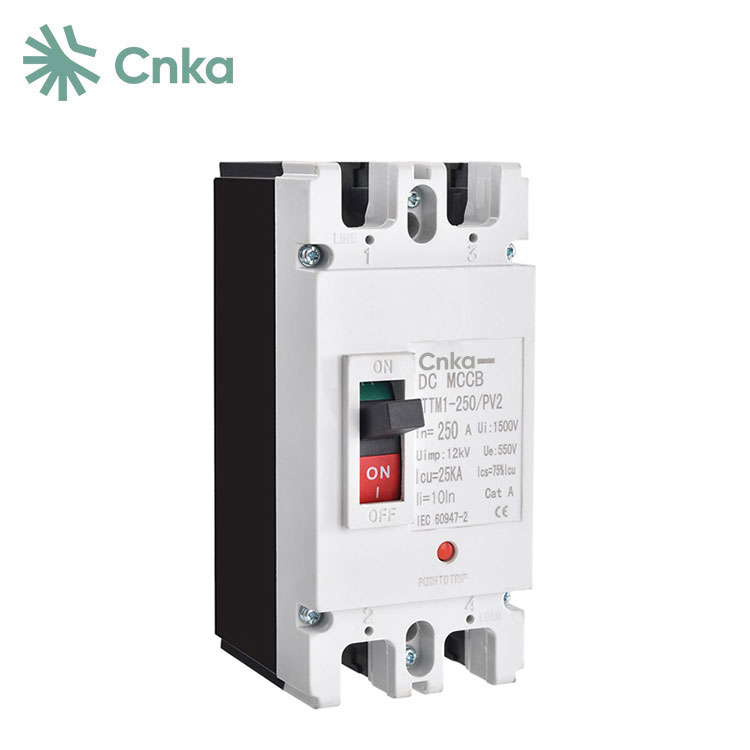

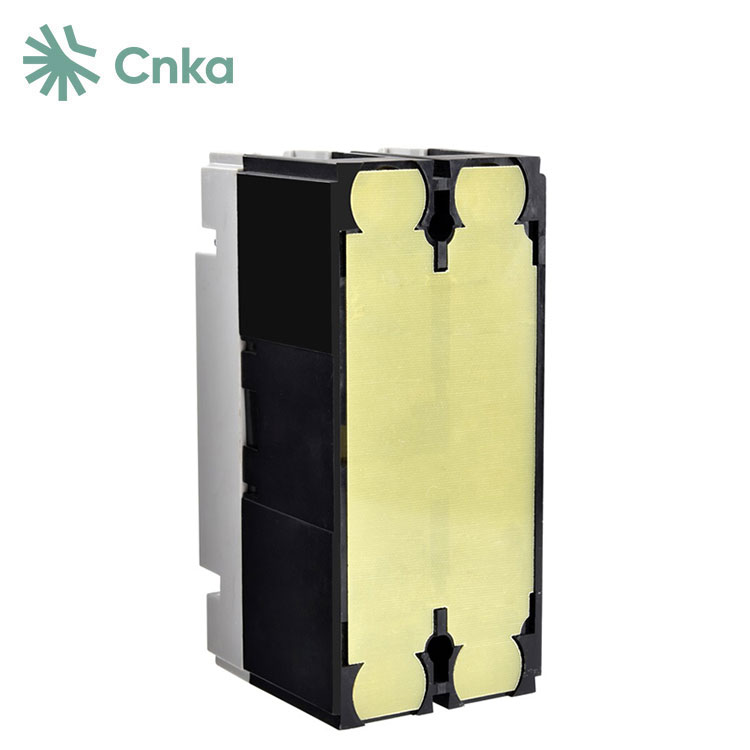

చైనా సప్లయర్స్ CNKA DC పవర్ గ్రిడ్ సర్క్యూట్‌లకు అనువైన బల్క్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్లను (DC MCCBలు) అందిస్తుంది, DC250V నుండి DC1000V వరకు రేట్ చేయబడిన వోల్టేజ్ పరిధి మరియు 10A నుండి 1250A వరకు రేటెడ్ కరెంట్ ఉంటుంది. ఈ MCCBలు ఓవర్‌లోడ్ లాంగ్ డిలే ప్రొటెక్షన్ మరియు షార్ట్-సర్క్యూట్ ఇన్‌స్టంటేనియస్ ప్రొటెక్షన్‌ను అందిస్తాయి, ఇవి విద్యుత్ శక్తిని పంపిణీ చేయడానికి మరియు ఓవర్‌లోడ్‌లు, షార్ట్ సర్క్యూట్‌లు మరియు ఇతర లోపాల నుండి లైన్‌లు మరియు పవర్ పరికరాలను రక్షించడానికి అనువైనవిగా చేస్తాయి. సర్క్యూట్ బ్రేకర్ యొక్క కేసింగ్ మన్నికైన ప్లాస్టిక్ పదార్థంతో తయారు చేయబడింది.
|
సాంకేతిక సమాచారం |
|||||
|
టైప్ చేయండి |
|
YTTM1-125/PV2 |
YTTM1-250/PV2 |
YTTM1-400 |
YTTM1-630 |
|
పోల్ |
|
2P |
|
|
|
|
గరిష్టంగా రేట్ చేయబడిన కరెంట్ |
|
125A |
250A |
400A |
630A |
|
ఎలక్ట్రికల్ లక్షణాలు |
|
|
|
|
|
|
వర్కింగ్ వోల్టేజ్ రేట్ చేయబడింది |
Ue |
500V DC |
|
|
|
|
రేటింగ్ కరెంట్ |
లో(ఎ) |
63A,80A,100A,125A |
125A,160A,200A,250A |
315A |
500A |
|
రేట్ చేయబడిన ఇన్సులేటెడ్ వోల్టేజ్ |
Ui |
550VDC |
|
350A |
630A |
|
రేటింగ్ ఇంపల్సెడ్ వోల్టేజ్ |
Ump |
8కి.వి |
|
400A |
|
|
1నిమి పవర్ ఫ్రీక్వెన్సీ తట్టుకునే వోల్టేజ్ |
|
3.8కి.వి |
|
|
|
|
అల్టిమేట్ బ్రేకింగ్ కెపాసిటీ |
Icu |
15kA |
20kA |
25 kA |
35kA |
|
రన్ బ్రేకింగ్ కెపాసిటీ |
Ics |
15kA |
20kA |
25 kA |
35kA |
|
రక్షణ |
|
థర్మల్ అయస్కాంత రకం |
|
|
|
|
ట్రిప్పింగ్ రకం |
|
|
|
|
|
|
నియంత్రణ మరియు సూచన |
|
ఐచ్ఛికం |
|
|
|
|
నియంత్రణ మాన్యువల్ |
డైరెక్ట్ (RHD) |
ఒక ఎంపికగా |
164.5×79.5×118మి.మీ |
|
|
|
విస్తరించిన (ERH) |
ఐచ్ఛికం |
|
|
|
|
|
ఫ్యాషన్ MOD |
|
ఐచ్ఛికం |
|
|
|
|
షంట్ విడుదల(SHT) |
|
ఐచ్ఛికం |
|
|
|
|
సహాయక విడుదల |
|
అవును |
|
|
|
|
టెర్మినల్ ఎండ్ కవర్ |
|
అవును |
|
|
|
|
ఇంటర్ఫేస్ అడ్డంకులు |
|
|
|
|
|
|
సర్వీస్ లైఫ్/సైకిల్ ఆపరేషన్ |
|
|
|
|
|
|
మెకానికల్ |
|
10000 |
|
|
|
|
ఎలక్ట్రికల్ |
|
2000 |
|
|
|
|
పరిమాణం(L×W×H) |
|
150.5×64.5×119మి.మీ |
|
|
|
|
ప్రవేశ రక్షణ |
|
అన్ని వైపులా IP40, కనెక్షన్ టెర్మినల్ IP20 |
|
|
|
|
సంస్థాపన పర్యావరణం |
|
|
|
|
|
|
అనుగుణంగా |
|
IEC60947-2/GB14048.2 |
|
|
|
|
నిల్వ ఉష్ణోగ్రత |
|
-40℃~+85℃ |
|
|
|
1. ఆపరేటింగ్ మెకానిజం త్వరిత మూసివేత మరియు శీఘ్ర బ్రేకింగ్ ఫంక్షన్‌లను కలిగి ఉంటుంది.
2. కాంటాక్ట్ ఆర్క్ ఆర్పివేసే సిస్టమ్‌లో, డైనమిక్ మరియు స్టాటిక్ కాంటాక్ట్‌లు సమాంతర కండక్టర్ల సూత్రాన్ని ఉపయోగించుకుంటాయి. స్టాటిక్ కాంటాక్ట్‌లు H- ఆకారంలో ఉంటాయి మరియు తిప్పికొట్టేలా రూపొందించబడ్డాయి, అధిక కరెంట్‌లో వేగంగా విరిగిపోయేలా చేస్తుంది. అధిక ఆర్క్-రెసిస్టెంట్ మెటీరియల్‌లతో తయారు చేయబడిన భాగాలు త్వరిత ఆర్క్ ఆర్పివేయడాన్ని సులభతరం చేయడానికి డైనమిక్ మరియు స్టాటిక్ కాంటాక్ట్‌ల చుట్టూ ఇన్‌స్టాల్ చేయబడతాయి.
3. నిర్మాణం కాంపాక్ట్ మరియు వాల్యూమ్ చిన్నది.
4. థర్మల్ మాగ్నెటిక్, లీకేజ్ కరెంట్, DC మరియు ఇంటెలిజెంట్ రకాలతో సహా వివిధ మోడల్‌లు ఏకీకృత మొత్తం కొలతలను పంచుకుంటాయి.
5. యాక్సెసరీలు స్వతంత్రంగా ఇన్‌స్టాల్ చేయబడతాయి, వినియోగదారులు వాటిని ఇన్‌స్టాల్ చేయడానికి లేదా భర్తీ చేయడానికి యాక్సెసరీ కవర్‌ను సులభంగా తెరవడానికి అనుమతిస్తుంది.
6. రెండు సర్క్యూట్ బ్రేకర్ల మధ్య మెకానికల్ మరియు ఎలక్ట్రికల్ ఇంటర్‌లాకింగ్‌ను ఇన్‌స్టాల్ చేయవచ్చు.
7. సున్నా లేదా చిన్న ఫ్లాష్‌ఓవర్‌తో ఆపరేషన్ సురక్షితం మరియు నమ్మదగినది.
8. ఉపయోగించడానికి సులభమైనది, వినియోగదారుల ద్వారా ఆన్-సైట్ ఇన్‌స్టాలేషన్‌ను అనుమతిస్తుంది.
DC250V నుండి DC1000V వరకు రేట్ చేయబడిన వోల్టేజ్‌లు మరియు 10A నుండి 1250A వరకు రేట్ చేయబడిన కరెంట్‌లతో DC పవర్ గ్రిడ్ సర్క్యూట్‌లకు మోల్డెడ్ కేస్ DC సర్క్యూట్ బ్రేకర్లు అనువైనవి. ఈ సర్క్యూట్ బ్రేకర్లు ఒక ఆపరేటింగ్ మెకానిజంను కలిగి ఉంటాయి, ఇవి త్వరగా మూసివేయడం మరియు విచ్ఛిన్నం చేసే విధులను సాధిస్తాయి. వాటి కాంపాక్ట్ నిర్మాణం మరియు చిన్న వాల్యూమ్ వాటిని ఉపయోగించడానికి అత్యంత సౌకర్యవంతంగా ఉంటాయి.
