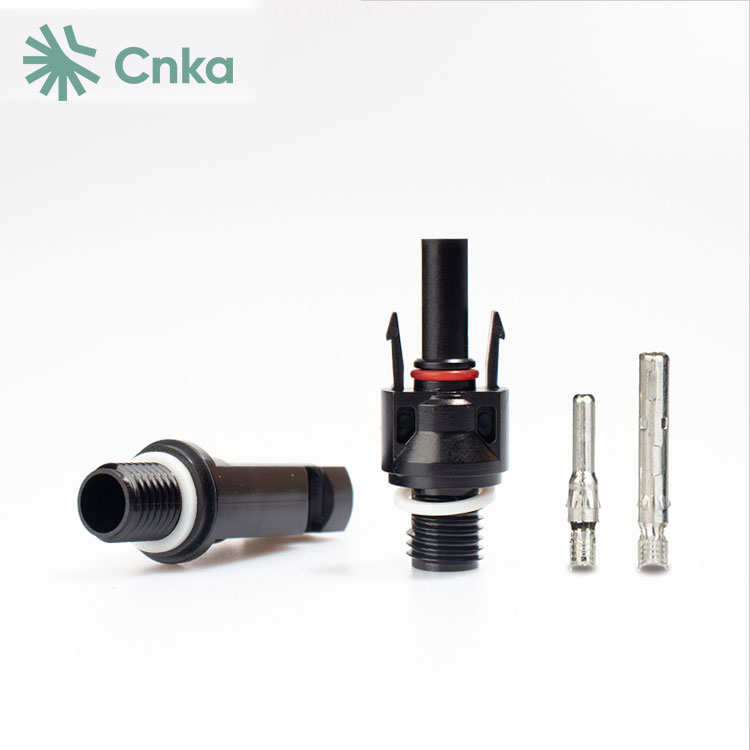

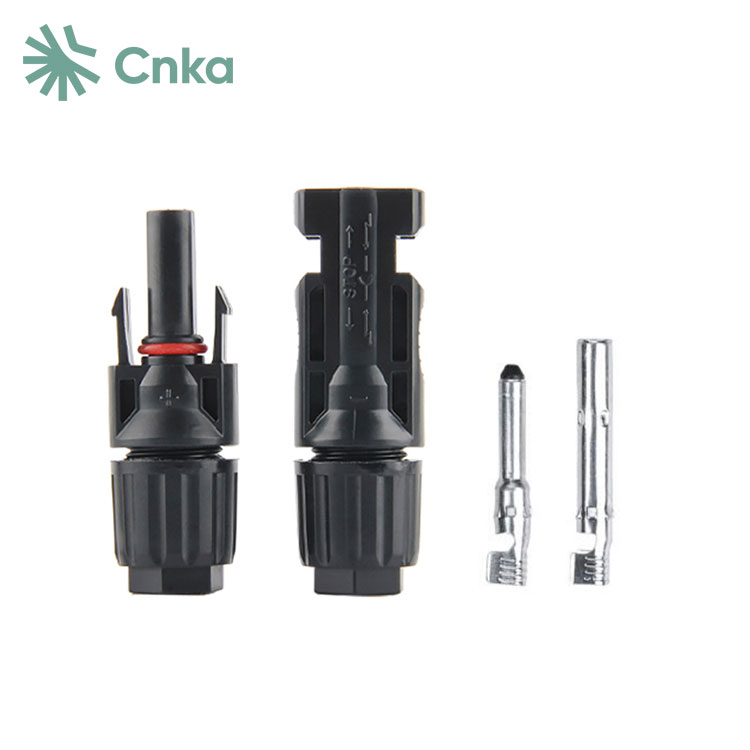

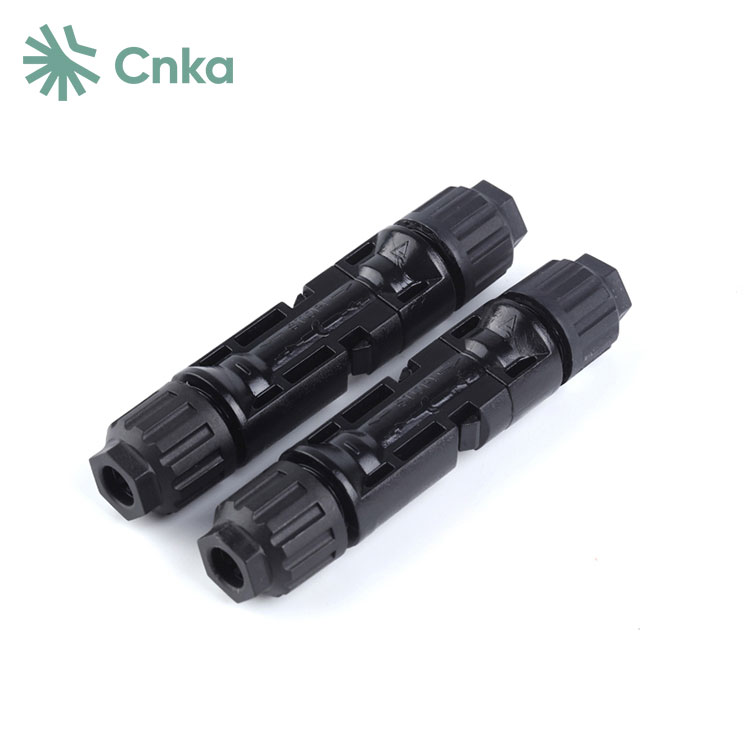

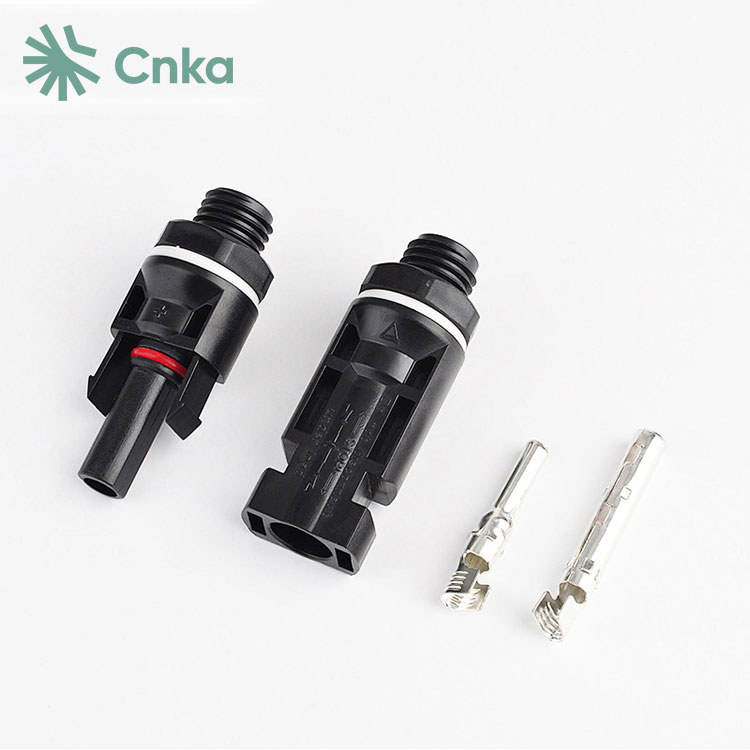

ఫోటోవోల్టాయిక్ పవర్ ప్లాంట్‌లలో, విద్యుత్ శక్తిని సేకరించేందుకు అనేక భాగాలు తప్పనిసరిగా కేంద్రీకరించబడాలి మరియు మార్పిడి కోసం ఇన్వర్టర్‌లలోకి ఇన్‌పుట్ చేయాలి, కేబుల్స్ మరియు మగ మరియు ఆడ సోలార్ కనెక్టర్లపై ఎక్కువగా ఆధారపడతాయి. CNKA ఫ్యాక్టరీ యొక్క తక్కువ ధర కలిగిన మగ మరియు ఆడ సోలార్ కనెక్టర్లు ఫోటోవోల్టాయిక్ పవర్ జనరేషన్ సిస్టమ్‌లలో అవసరం. వారు వివిధ మాడ్యూల్స్, కాంబినర్ బాక్స్‌లు, కంట్రోలర్‌లు మరియు ఇన్వర్టర్‌లు వంటి కీలక భాగాలను కనెక్ట్ చేస్తారు. ఈ కనెక్టర్లు మొత్తం ఫోటోవోల్టాయిక్ ప్రాజెక్ట్ యొక్క ఆపరేషన్ మరియు నిర్వహణకు సమగ్రంగా ఉంటాయి, పవర్ స్టేషన్ యొక్క విజయవంతమైన కనెక్షన్‌ను నిర్ధారిస్తుంది.
|
కనెక్టర్ సిస్టమ్ |
φ4మి.మీ |
|
రేట్ చేయబడిన వోల్టేజ్ |
1000V DCIEC)1 |
|
రేట్ చేయబడిన కరెంట్ |
17A1.5mm2) |
|
22A2.5mm2,14AWG) |
|
|
30A4mm2,6mm2,12AWG,10AWG) |
|
|
పరీక్ష వోల్టేజ్ |
6kV50HZ,1నిమి) |
|
పరిసర ఉష్ణోగ్రత పరిధి |
-40℃~+90℃IEC)-40℃~+75℃UL) |
|
ఎగువ పరిమితి ఉష్ణోగ్రత |
+105℃IEC) |
|
సంప్రదింపు పదార్థం |
రాగి, టిన్ పూత |
|
ఇన్సులేషన్ పదార్థం |
PC/PPO |
|
రక్షణ డిగ్రీ, జత |
IP67 |
|
జతకాని |
IP2X |
|
ప్లగ్ కనెక్టర్లకు కాంటాక్ట్ రెసిస్టెన్స్ |
0.5mΩ |
|
జ్వాల తరగతి |
UL94-VO |
|
భద్రతా తరగతి |
Ⅱ |
|
లాకింగ్ సిస్టమ్ |
స్నాప్-ఇన్ |
|
సాల్ట్ మిస్ట్ స్ప్రే పరీక్ష, తీవ్రత 5 |
IEC60068-2-52 |
1996కి ముందు, ప్రత్యేకమైన ఫోటోవోల్టాయిక్ కనెక్టర్లు అందుబాటులో లేవు. ఫోటోవోల్టాయిక్ కేబుల్స్ యూనివర్సల్ స్క్రూ టెర్మినల్స్ లేదా స్ప్లైస్ కనెక్షన్‌లను ఉపయోగించి కనెక్ట్ చేయబడ్డాయి, టేప్‌తో ఇన్సులేట్ చేయబడ్డాయి. 1996లో, అప్లికేషన్ వాతావరణం మరియు మార్కెట్ డిమాండ్‌లకు ప్రతిస్పందనగా, నిజమైన ఫోటోవోల్టాయిక్ కనెక్టర్‌ను పరిచయం చేస్తూ MC3 అని పిలువబడే కొత్త రకం ప్లగ్-ఇన్ కనెక్టర్ ఉద్భవించింది. 2002లో, "ప్లగ్ అండ్ ప్లే" ఫంక్షనాలిటీతో ఫోటోవోల్టాయిక్ కనెక్టర్లను పునర్నిర్వచిస్తూ MC4 అభివృద్ధి చేయబడింది. MC4 ఇన్సులేషన్ కోసం హార్డ్ ప్లాస్టిక్ (PC/PA)ని ఉపయోగించింది, ఇది ఆన్-సైట్‌లో సమీకరించడం మరియు ఇన్‌స్టాల్ చేయడం సులభం చేస్తుంది. దాని పరిచయం తర్వాత, MC4 త్వరగా మార్కెట్ గుర్తింపు పొందింది మరియు క్రమంగా ఫోటోవోల్టాయిక్ కనెక్టర్లకు ప్రమాణంగా మారింది.
ఫోటోవోల్టాయిక్ సిస్టమ్‌లలో, కనెక్టర్లు, నిష్పత్తిలో చిన్నవి అయినప్పటికీ, అనేక కనెక్షన్‌లలో విస్తృతంగా ఉపయోగించబడతాయి. చాలా మంది నిర్మాణ కార్మికులు కనెక్టర్లను పూర్తిగా అర్థం చేసుకోలేరు, ఇది పరికరాల వైఫల్యాలకు దారి తీస్తుంది. ఫోటోవోల్టాయిక్ సిస్టమ్ యొక్క DC వైపు, వోల్టేజ్ సాధారణంగా 600-1000V మధ్య ఉంటుంది. ఫోటోవోల్టాయిక్ మాడ్యూల్స్‌లో వదులుగా లేదా పేలవమైన కనెక్షన్‌లు సులభంగా DC ఆర్సింగ్‌కు కారణమవుతాయి. ఈ ఆర్సింగ్ కాంటాక్ట్ ఏరియా వద్ద ఉష్ణోగ్రతలో నాటకీయ పెరుగుదలకు దారి తీస్తుంది, నిరంతర ఆర్సింగ్ సంభావ్యంగా 1000-3000 ° C ఉష్ణోగ్రతలకు చేరుకుంటుంది. ఈ అధిక ఉష్ణోగ్రత పరిసర పరికరాల కార్బొనైజేషన్‌కు కారణమవుతుంది, ఫలితంగా ఎగిరిన ఫ్యూజులు మరియు కేబుల్‌లు లేదా, తీవ్రమైన సందర్భాల్లో, పరికరాలు దెబ్బతినడం మరియు మంటలు ఏర్పడతాయి.
అందువల్ల, వాటి చిన్న పరిమాణం ఉన్నప్పటికీ, కనెక్టర్లు భద్రతకు కీలకం. సిస్టమ్ విశ్వసనీయత మరియు భద్రతను నిర్ధారించడానికి అధిక-నాణ్యత ఫోటోవోల్టాయిక్ కనెక్టర్లను ఎంచుకోవడం చాలా అవసరం.
