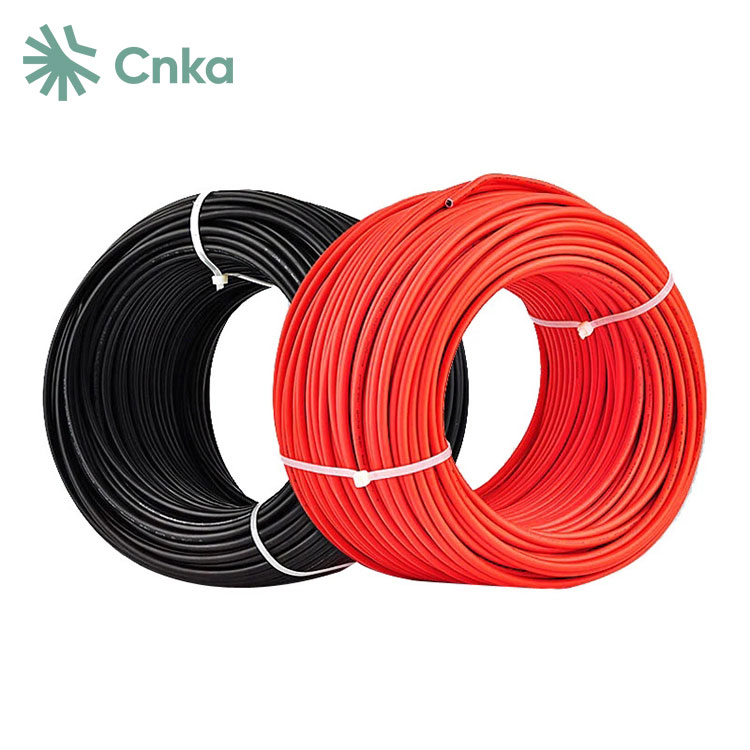

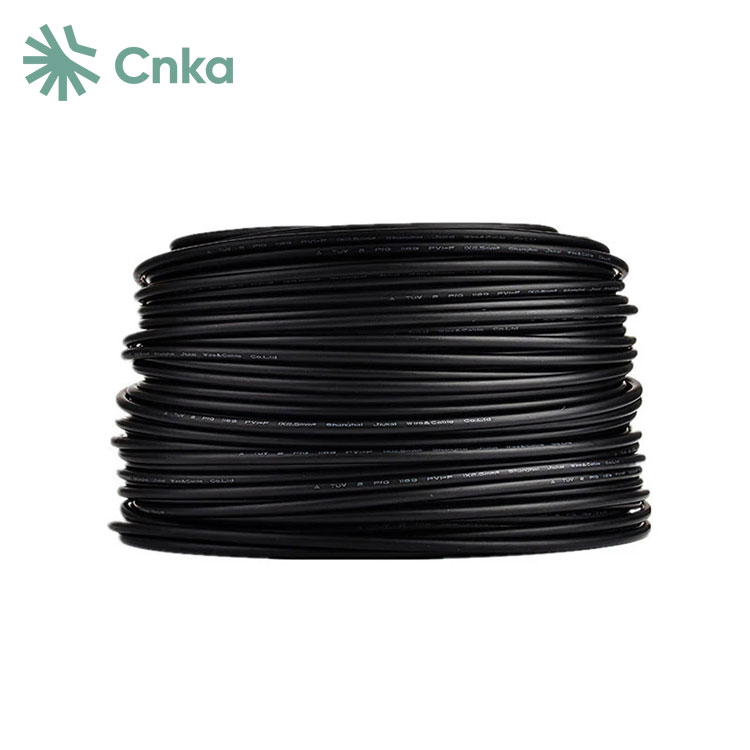

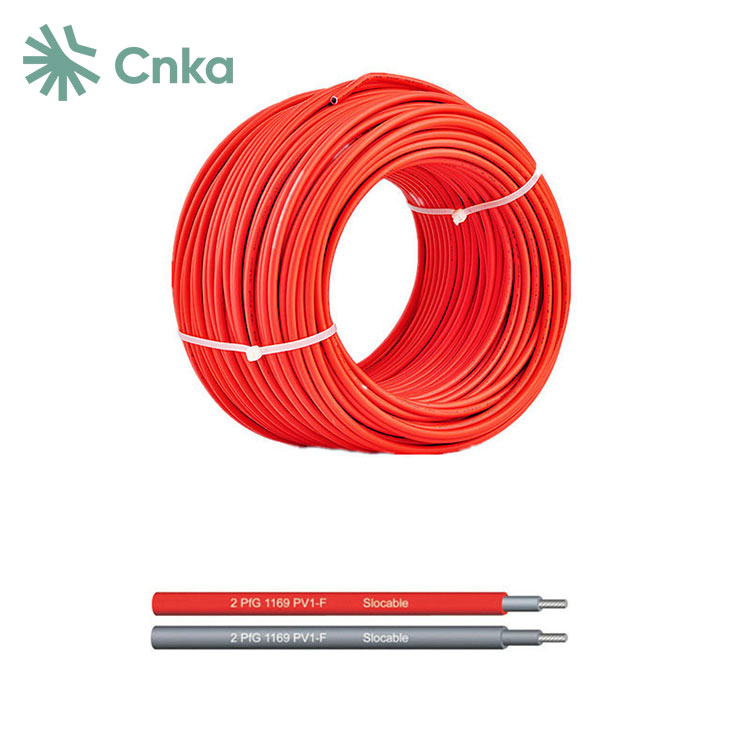

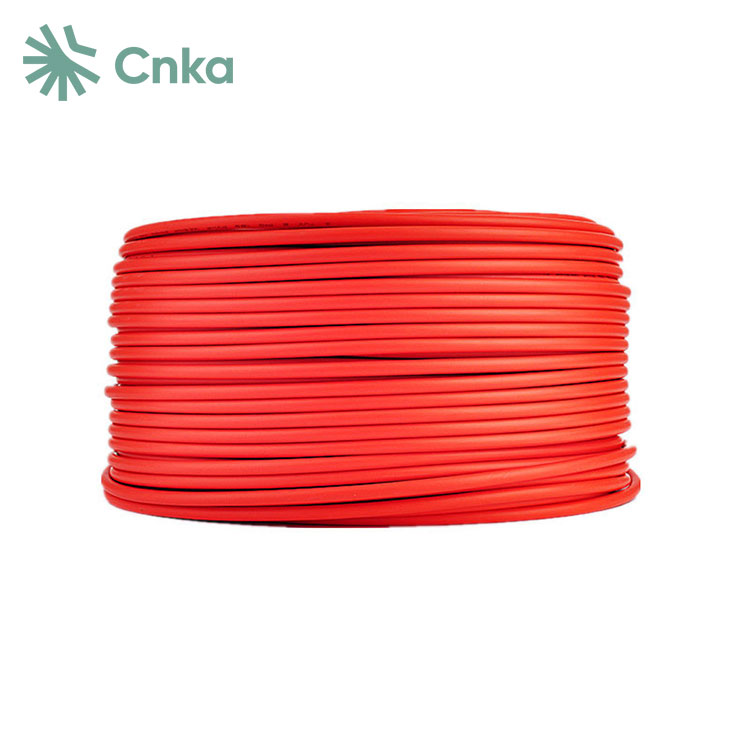

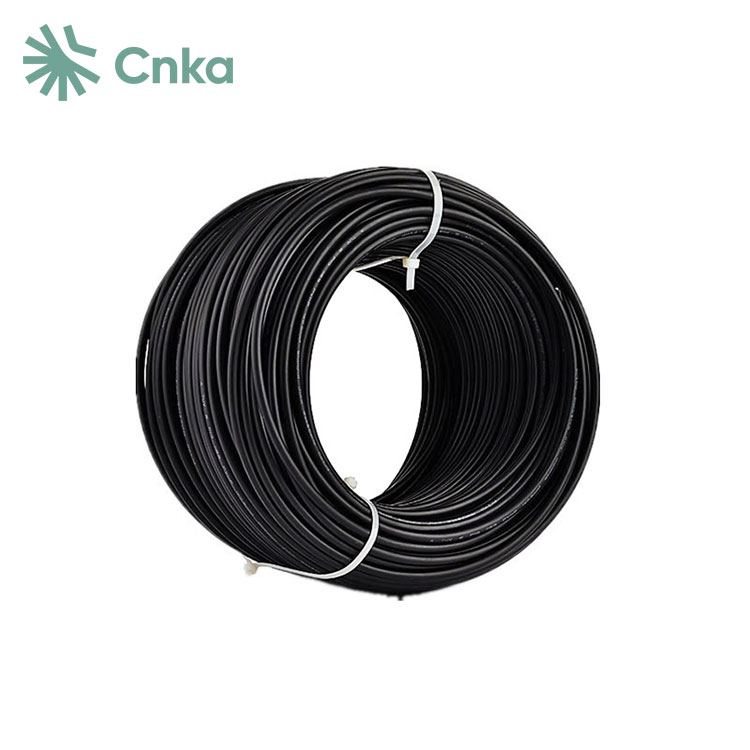

చైనా ఫ్యాక్టరీ CNKA సులువుగా నిర్వహించదగిన అధునాతన 4mm మరియు 6mm PV కేబుల్‌లను బాహ్య పరిసరాల కోసం రూపొందించింది. ఈ ప్రత్యేకమైన ఫోటోవోల్టాయిక్ కేబుల్స్ రేడియేషన్ క్రాస్‌లింకింగ్‌కు లోనవుతాయి, ఇక్కడ అధిక-శక్తి ఎలక్ట్రాన్ కిరణాలు ఇన్సులేటింగ్ పదార్థం యొక్క పరమాణు నిర్మాణాన్ని లీనియర్ నుండి త్రీ-డైమెన్షనల్ నెట్‌వర్క్‌కు మారుస్తాయి. ఈ ప్రక్రియ కేబుల్స్ యొక్క ఉష్ణోగ్రత నిరోధకతను పెంచుతుంది. నాన్-క్రాస్‌లింక్డ్ కేబుల్‌లతో పోలిస్తే, రేడియేటెడ్ క్రాస్‌లింక్డ్ కేబుల్స్ 90°C, 105°C, 125°C, 135°C, లేదా 150°C వరకు ఉష్ణోగ్రతలను తట్టుకోగలవు మరియు లోడ్-బేరింగ్ కెపాసిటీలో 15-50% పెరుగుదలను ప్రదర్శిస్తాయి. . ఈ కేబుల్స్ చాలా మన్నికైనవి, తీవ్రమైన ఉష్ణోగ్రత హెచ్చుతగ్గులు మరియు రసాయన కోతను తట్టుకోగలవు, ఇవి 25 సంవత్సరాలకు పైగా బహిరంగ వినియోగానికి అనుకూలంగా ఉంటాయి.
|
టైప్ చేయండి |
క్రాస్ |
స్ట్రాండ్ |
కండక్టర్ |
కండక్టర్ |
బయటి |
రేట్ చేయబడింది |
రేట్ చేయబడింది |
|
mm² |
No.xφ(mm) |
మి.మీ |
Ω/కిమీ |
మి.మీ |
VAC/DC |
A |
|
|
PV-1x2.5mm2 |
2.5 |
50 xφ0.25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
PV-1x4.0mm2 |
4.0 |
56 xφ0.3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
PV-1x6.0mm2 |
6.0 |
84 xφ0.3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
వైర్ |
క్లాస్ 5, టిన్డ్ |
|
ఇన్సులేషన్ మెటీరియల్ |
XLPE |
|
డబుల్ ఇన్సులేట్ |
|
|
హాలోజన్ లేని |
|
|
నూనెలు, గ్రీజులు, ఆక్సిజన్‌లకు అధిక నిరోధకత |
|
|
మరియు ఓజోన్ |
|
|
సూక్ష్మజీవి-నిరోధకత |
|
|
UV రెసిస్టెంట్ |
|
|
అధిక దుస్తులు మరియు రాపిడి నిరోధకత |
|
|
ఫ్లామ్ టెస్ట్ ప్రకారం |
DIN EN 50265-2-1 UL1571(VW-1) |
|
అతి చిన్న అనుమతించదగిన బెండింగ్ వ్యాసార్థం |
5XD |
|
ఉష్ణోగ్రత పరిధి |
-40℃~+90℃ |
|
రంగులు |
నలుపు/ఎరుపు |
· ఫ్లేమ్ రిటార్డెన్సీ: 4mm మరియు 6mm PV కేబుల్‌లు EN 50265-2-1, IEC 60332-1, VDE 0482-32-1-2, మరియు DIN EN 60332-1-2 భద్రతా ప్రమాణాలకు అనుగుణంగా ఫ్లేమ్ రిటార్డెంట్ అవసరాలను తీరుస్తాయి. అగ్ని ప్రమాదంలో.
· తక్కువ స్మోక్ ఎమిషన్: కేబుల్స్ IEC 61034 మరియు EN 50268 ప్రమాణాల యొక్క తక్కువ పొగ ఉద్గార అవసరాలకు అనుగుణంగా ఉంటాయి, ఇది దహన సమయంలో పొగ ఉత్పత్తిని తగ్గిస్తుంది.
· హాలోజన్-రహితం: EN 50267-2-1 మరియు IEC 60754-1 ప్రమాణాల ప్రకారం, కేబుల్‌లు హాలోజన్ భాగాల నుండి ఉచితం, హానికరమైన గ్యాస్ విడుదల ప్రమాదాన్ని తగ్గిస్తాయి.
· తక్కువ గ్యాస్ తుప్పు: కేబుల్‌లు EN 50267-2-2 మరియు IEC 60754-2 ప్రమాణాల అవసరాలకు అనుగుణంగా ఉంటాయి, పరికరాలను రక్షించడానికి మరియు భద్రతను నిర్వహించడానికి తక్కువ గ్యాస్ తుప్పు పట్టేలా చేస్తుంది.
ఫోటోవోల్టాయిక్ సిస్టమ్ వైరింగ్ మార్గదర్శకాలు
1.DC మరియు AC వైరింగ్ విభజన:
-DC సర్క్యూట్: ఫోటోవోల్టాయిక్ ప్యానెల్‌లను DC పంపిణీ భాగాలకు కలుపుతుంది.
-AC సర్క్యూట్: ఇన్వర్టర్‌ను పవర్ గ్రిడ్‌కు కనెక్ట్ చేస్తుంది.
2.కేబుల్ నిర్వహణ:
-పెద్ద మరియు మధ్య తరహా ఫోటోవోల్టాయిక్ పవర్ ప్లాంట్లలో, అనేక DC కేబుల్స్ ఉపయోగించబడతాయి.
-నిర్వహణ సౌలభ్యం కోసం ప్రతి కేబుల్‌ను వైర్ నంబర్‌తో లేబుల్ చేయండి.
-బలహీనమైన విద్యుత్ లైన్ల నుండి బలమైన విద్యుత్ లైన్లను వేరు చేయండి.
జోక్యాన్ని నివారించడానికి సిగ్నల్ లైన్లను (ఉదా., 485 కమ్యూనికేషన్) వేరుగా రూట్ చేయండి.
3.వైరింగ్ ఇన్‌స్టాలేషన్:
-కేబుల్‌లను రక్షించడానికి మరియు నిర్వహించడానికి కండ్యూట్‌లు మరియు కేబుల్ ట్రేలను ఉపయోగించండి.
-బాహ్య మూలకాలకు వైర్లు బహిర్గతం చేయడాన్ని తగ్గించండి.
-క్లీన్, క్షితిజ సమాంతర మరియు నిలువు వైరింగ్ మార్గాలను నిర్వహించండి.
-మెయింటెనెన్స్‌ను సులభతరం చేయడానికి కండ్యూట్‌లు మరియు ట్రేల లోపల కేబుల్ జాయింట్‌లను నివారించండి.
4. ప్రత్యేక పరిగణనలు:
-రాగి వైర్లను అల్యూమినియం వైర్లతో భర్తీ చేస్తే, సరైన కనెక్షన్ ఉండేలా విశ్వసనీయమైన కాపర్-అల్యూమినియం అడాప్టర్ టెర్మినల్స్ ఉపయోగించండి.
